Makro ve Mikro İnceleme
Malzemelerin ve kaynak dikişlerinin iç yapısını, faz dağılımlarını ve süreksizliklerini fiziksel bir kesit alarak optik yöntemlerle inceleyen detaylı bir metalografik testtir.
Makro ve Mikro Test Nedir?
Makro ve mikro inceleme (metalografi), incelenecek malzemeden veya kaynaklı parçadan hassas bir kesit alınmasıyla başlar. Bu kesit yüzeyi sırasıyla zımparalanır, ayna parlaklığına gelene kadar parlatılır ve malzemenin yapısına uygun özel asitlerle dağlanır (etching).

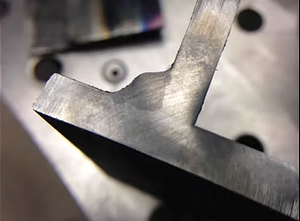

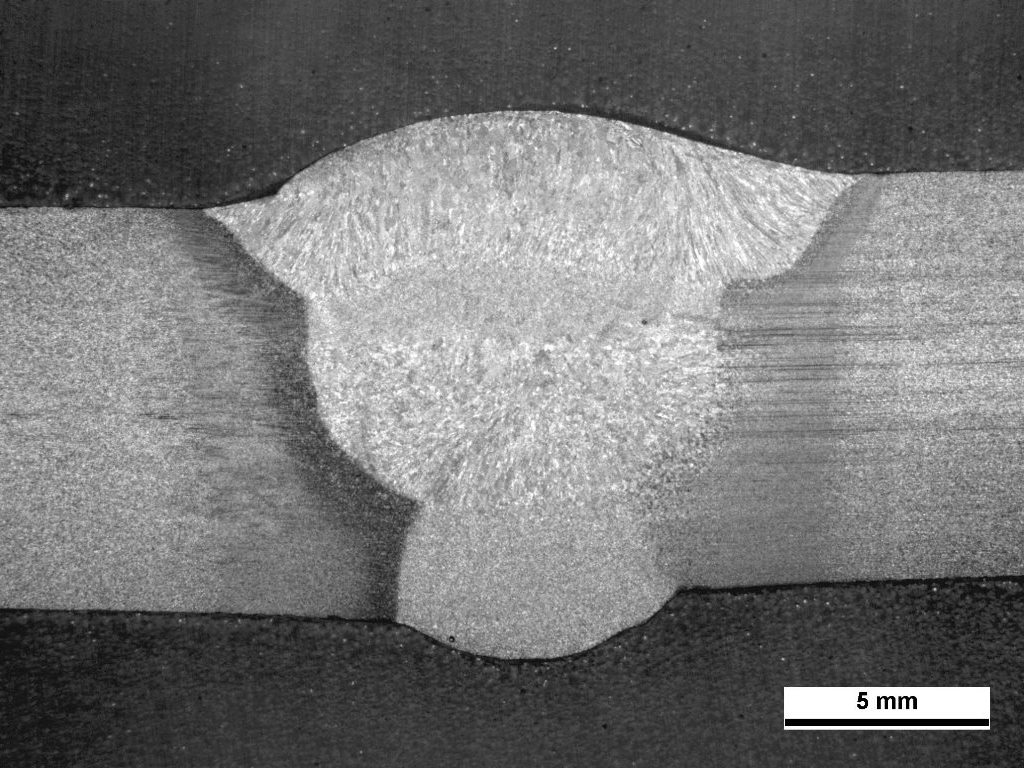

Makro inceleme, dağlanmış yüzeyin çıplak gözle veya düşük büyütmeyle (10x'e kadar) incelenmesidir; kaynak profili, nüfuziyet ve büyük çatlakları gösterir. Mikro inceleme ise yüksek büyütmeli (100x - 1000x) optik mikroskoplar altında yapılarak; tane boyutu, mikroyapı fazları (martenzit, perlit vb.) ve mikro çatlakların tespiti için kullanılır.
Diğer Yöntemlere Göre Farkları
- Kırma veya çekme testleri gibi sadece kırılma anındaki dayanımı değil, malzemenin doğrudan kristal ve tane yapısını ortaya çıkarır.
- Kaynak yöntem onaylarında (WPS/PQR), Isının Etki Ettiği Bölgenin (ITAB/HAZ) sınırlarını ve kaynak pasosu dizilimini en net gösteren yöntemdir.
- Tahribatsız muayenelerin (UT, RT) tespit edemeyeceği kadar küçük, hücresel düzeydeki mikro yapısal bozulmaları (örn: yanlış ısıl işlem kaynaklı) tespit edebilir.
Uygulanabileceği Durumlar ve Malzemeler
- Kaynak prosedür onayları (WPS/PQR) ve hata analizleri
- Isıl işlem görmüş çelikler, alüminyum ve döküm malzemeler
- Havacılık ve otomotiv endüstrisindeki kritik dövme parçalar
- Korozyon veya yorulma hasarına uğramış parçaların kök neden analizi
Uygulanamayacağı Durumlar
- Müşteriye teslim edilecek nihai ürünler (Parça kesilip tahrip edildiği için)
- Numune hazırlığı yapılamayacak kadar ince veya toz formundaki malzemeler
- Standart kimyasal dağlayıcılara (asitlere) tepki vermeyen bazı özel seramik veya polimer yapılar (farklı teknikler gerektirir)
Avantajları ve Kısıtlamaları
Avantajları
- Kaynak dikişi profili, nüfuziyet derinliği ve paso yapısı hakkında kesin görsel kanıt sunar.
- Malzemenin gördüğü ısıl işlemin (su verme, temperleme vb.) doğru yapılıp yapılmadığını doğrular.
- Üretim hatalarının (inklüzyon, segregasyon, mikro gözenek) tespitinde son derece güvenilirdir.
- Hasar analizlerinde (kırılma, çatlama) hatanın başlangıç noktasını ve sebebini bulmada kilit rol oynar.
Dezavantajları ve Kısıtlamaları
- Numune hazırlama (kesme, bakalite alma, zımpara, parlatma, dağlama) işlemi uzun sürer ve yüksek işçilik/uzmanlık gerektirir.
- Dağlama işlemi sırasında korozif ve tehlikeli kimyasalların (Nital, Kroll vb.) kullanımını gerektirir.
- Sadece kesilen ve hazırlanan o spesifik milimetrik yüzey hakkında bilgi verir, parçanın tamamını temsil etmeyebilir.
- Tamamen tahribatlı bir muayene yöntemidir.
